technické údaje
Rýchlosť rezania: 80m / min
Podporovaný grafický formát: DWG, DXF
Použitie: Rezanie laserom
Stav: Nová
Hrúbka rezu: 0-25mm
CNC alebo nie: Áno
Režim chladenia: vodné chladenie
Riadiaci softvér: Cypcut
Miesto pôvodu: Čína Anhui (pevnina)
Výrobca: ACCURL
Certifikácia: CE, ISO, SGS

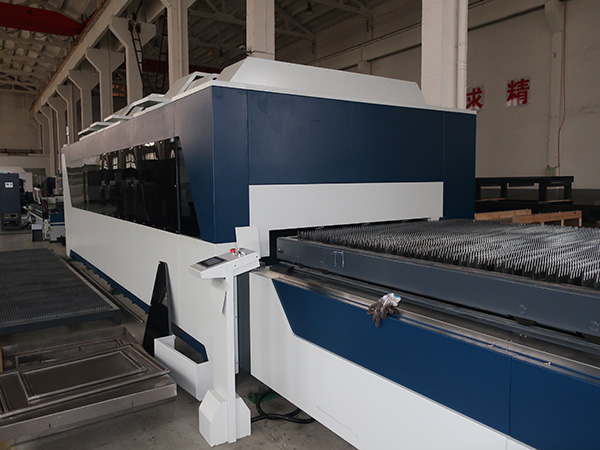

Názov produktu: Fiber Laser Tube & Plate cutter
Napájanie: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
tvar rezu: doska a rúra
Pracovná plocha: 1500mmX3000mm / 2000mmX4000mm / 2000mmm66mmmm
Typ: Fiber Lasr rezanie
Maximálna rýchlosť: 80m / min
Priemer rúrky: 30mm-220mm
Dĺžka rezania rúr: menej ako 6 m
X, presnosť polohy osi Y: 0,05 mm
X, presnosť opakovateľnosti osi Y: 0,025 mm
Popredajný servis: Inžinieri sú k dispozícii pre servis strojov v zámorí
Výhody laserového rezacieho stroja Fiber:
1. Vynikajúca kvalita dráhy: Menšia laserová bodka a vysoká efektivita práce, vysoká kvalita.
2. Vysoká rezná rýchlosť: rezná rýchlosť je 2-3 krát vyššia ako pri rovnakom výkone CO2 laserového rezacieho stroja.
3. Stabilný beh: prijať špičkové svetové dovozné optické lasery, stabilný výkon, kľúčové časti môžu dosiahnuť 100 000 hodín;
4. Vysoká účinnosť pre fotoelektrickú konverziu: Porovnajte s CO2 laserové rezacie stroje, vlákno laserové rezacie stroje majú trikrát fotoelektrickú účinnosť premeny.
5. Nízke náklady: Úspora energie a ochrana životného prostredia. Fotoelektrická miera konverzie je až 25-30%. Nízka spotreba elektrickej energie, to je len asi 20% -30% tradičného CO2 laserového rezacieho stroja.
6. Nízka údržba: prenos optických vlákien nie je potrebné odrážať objektív, ušetriť náklady na údržbu;
7 Jednoduché operácie: prenos optických vlákien, žiadne nastavenie optickej dráhy.
Technické parametre
Efektívna pracovná plocha (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max. Priemer potrubia | 200 mm (možno prispôsobiť o 600 mm) | ||
Dĺžka potrubia | 6mm | ||
Zdvih osi Z | 120 mm | ||
Max | 60 m / min | ||
Presnosť polohy osi X | 0,05 mm | ||
Presnosť opakovateľnosti X, Y. | 0,025 mm | ||
Laserový zdroj | 500w / 700w / 750w / 800w / 1000w / 1200W / 2000w | ||
Uhlíková oceľ | ≤10mm | ||
Nehrdzavejúca oceľ | ≤ 4 mm | ||
hliník | ≤ 4 mm | ||
Štandardná konfigurácia
Vláknové napájanie | Raycus / IPG | ||
Vláknová rezná hlava | Raytool | ||
Teleso stroja | Tayor | ||
Priečny nosník | Tayor | ||
Pracovný stôl | Tayor | ||
Prevodovka | vrchol | ||
X, Y Rack a pastorok | Švédsko Linden | ||
Guľová skrutka | Taiwan Hiwin | ||
koľajnice | Taiwan Hiwin | ||
Pneumatický systém | Japonsko SMC | ||
chladiaci systém | Tayor | ||
Elektrické komponenty | Schneider | ||
Riadiaci systém | CypCut | ||
AC servomotor a ovládač | Yaskawa | ||
CAD / CAM softvér | Smart Nest profesionál | ||
Parameter rezania(700 W laserový výkon v prípade)
Výkon lasera (W) | materiál | Hrúbka (mm) | Rýchlosť (m / min) | Rezací plyn |
700W | Nehrdzavejúca oceľ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Uhlíková oceľ | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Celkové náklady na elektrickú energiu
predmety | Výkon (kw) | Celkový výkon (kw / h) | Celková cena (usd / h) |
laser | 2.9 | ≦ 20.9 | USD2.0 (Účty pre celkové zaťaženie 60%) |
stroj | 9.5 | ||
chladič | 4.5 | ||
Vzduchový kompresor | 4 |
Náklady na plyn
Typ plynu | Cena (USD / valec) | Kapacita (Min / valec) | Náklady (USD / H) | Poznámka |
O2 | 2.5 | 60 | 2.5 | 1 mm uhlíkovej ocele |
N2 | 4.2 | 15 | 16.5 | 1 mm uhlíkovej ocele |
Kvapalina N2 | 55 | 120 | 4.5 | 1 mm nehrdzavejúca oceľ |
ovzdušia | 1.1 (vzduchový kompresor) | s uhlíkovou oceľou menej ako 2 mm, kvalitné rezanie |
Podmienky inštalácie
Pracovníci predávajúceho budú dohliadať na inštaláciu nasledovne:
1) inštalácia a montáž
2) Umiestnenie stroja a pracovného stola
3) Vedenie káblov a hadíc zo servisného miesta
4) Pripojenie elektrických káblov a plynových hadíc k stroju
Podmienky vzdelávania
Po uvedení do prevádzky začne predajný technik školenie.
Zákazník je povinný zabezpečiť dostatočný materiál a spotrebný materiál na zabezpečenie uspokojivého ukončenia školenia.
Školenie bude pozostávať z nasledovných vecí:
1) Prehľad stroja
2) Riadiace funkcie a prevádzka
3) Údržba a nastavenie stroja
4) Riadený chod stroja
Školenie obsluhy stroja je súčasne s inštaláciou a uvedením do prevádzky, preto musia byť pracovníci neustále k dispozícii.
